Воздухонагреватель электрический SPH-E

Подробное описание

Электрический воздухонагреватель типа SPH-E предназначен для нагрева воздуха. Он применяется в канальных системах вентиляции и кондиционирования воздуха промышленных и общественных зданий. Воздухонагреватель изготавливается в девяти типоразмерах в зависимости от соединительного фланца воздуховода. В качестве нагревающих элементов в воздухонагревателе типа SPH-E используются трубчатые электрические элементы (ТЭНы). Широкий диапазон электронагревателей (от 3 до 60 кВт). Корпус воздухонагревателя выполнен из оцинкованного стального листа. Точное поддержание температуры приточного воздуха, сниженная нагрузка на электрическую сеть за счет применения равных ступеней мощности. Защита от перегрева осуществляется двумя встроенными термостатами, гарантирующими безопасную и надежную работу. Рабочая температура электрического воздухонагревателя типа SPH-E от -40 до +40°С. Электроизоляция IP 40. Питающее напряжение 220 В и 380 В (в зависимости от модели). Рекомендуется использовать фильтры SFP или SFPK, которые полностью обеспечивают защиту от загрязнения электрических воздухонагревателей. Мощность электрического воздухонагревателя регулируется автоматически блоками управления SBUP или SBUT, температура на выходе за обогревателем должна быть ограничена 40°С. Установка фильтра непосредственно перед воздухонагревателем недопустима. В случае, когда вентиляционная система отключается вручную (при отсутствии автоматического обдува ТЭНов), необходимо в первую очередь выключить воздухонагреватель, а затем после остывания воздухонагревателя (1-3 мин.) отключить вентилятор и закрыть вентиляционные заслонки. Важно! Установка воздухонагревателя снаружи здания разрешается только под крышей или навесом: для предотвращения попадания влаги на электрические соединения воздухонагревателя. Установка фильтра непосредственно перед воздухонагревателем недопустима!

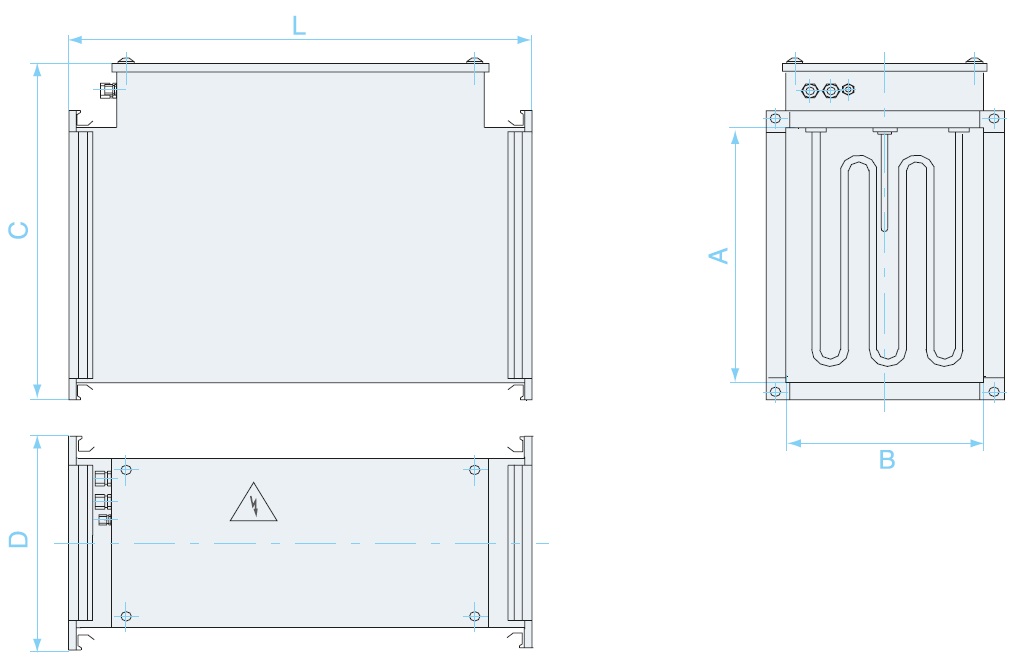

Габаритные размеры

Модель	A, мм	B, мм	C, мм	D, мм	L, мм	G	Масса, кг
SPH-E-400×200/2	400	200	440	240	300	9	7,0
SPH-E-400×200/4	400	200	440	240	300	9	7,4
SPH-E-400×200/6	400	200	440	240	300	9	16,0
SPH-E-400×200/12	400	200	440	240	425	9	16,0
SPH-E-500×250/7,5	500	250	540	290	275	9	11,0
SPH-E-500×250/15	500	250	540	290	415	9	15,0
SPH-E-500×250/22,5	500	250	540	290	540	9	19,0
SPH-E-500×300/7,5	500	300	540	340	310	9	11,5
SPH-E-500×300/15	500	300	540	340	405	9	15,7
SPH-E-500×300/22,5	500	300	540	340	535	9	19,8
SPH-E-600×300/15	600	300	640	340	410	9	16,8
SPH-E-600×300/22,5	600	300	640	340	510	9	22,4
SPH-E-600×300/30	600	300	640	,40	630	9	26,4
SPH-E-600×350/15	600	350	640	390	420	9	17,5
SPH-E-600×350/22,5	600	350	640	390	510	9	24,6
SPH-E-600×350/30	600	350	640	390	610	9	28,4
SPH-E-700×400/15	700	40	740	440	405	9	26,7
SPH-E-700×400/30	700	400	740	440	520	9	27,1
SPH-E-700×400/45	700	400	740	440	340	9	41,2
SPH-E-800×500/15	800	500	860	560	350	11	31,1
SPH-E-800×500/30	800	500	860	560	420	11
SPH-E-800×500/45	800	500	860	560	350	11	45,2
SPH-E-900×500/30	900	500	960	560	420	11	31,5
SPH-E-900×500/45	900	500	960	560	700	11	49,8
SPH-E-1000×500/45	1000	500	1060	560	850	11	51,0
SPH-E-1000×500/60	1000	500	1060	560	753	11	51,0

Теплотехнические характеристики

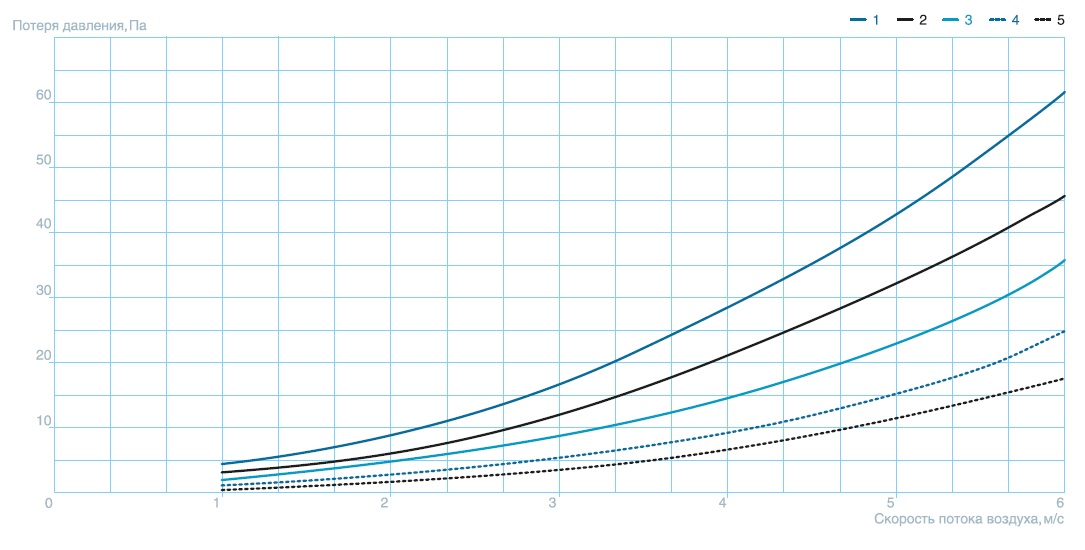

Модель	Мощность, кВт	Напряжение, В	Ток, А	Количество ступеней	Обозначение по схеме
SPH-E-400×200/2	2,0	1~220	13,1	1	3
SPH-E-400×200/4	4,0	1~220	19,1	1	3
SPH-E-400×200/6	6,0	3~380	9,1	1	3
SPH-E-400×200/12	12,0	3~380	18,1	2	1
SPH-E-500×250/7,5	7,5	3~380	11,3	1	4
SPH-E-500×250/15	15,0	3~380	22,6	1	2
SPH-E-500×250/22,5	22,5	3~380	33,9	2	1
SPH-E-500×300/7,5	7,5	3~380	11,3	1	4
SPH-E-500×300/15	15,0	3~380	22,6	1	2
SPH-E-500×300/22,5	22,5	3~380	33,9	2	1
SPH-E-600×300/15	15,0	3~380	22,6	1	3
SPH-E-600×300/22,5	22,5	3~380	33,9	2	2
SPH-E-600×300/30	30,0	3~380	45,1	2	1
SPH-E-600×350/15	15,0	3~380	22,6	1	4
SPH-E-600×350/22,5	22,5	3~380	33,9	2	3
SPH-E-600×350/30	30,0	3~380	45,1	2	2
SPH-E-700×400/15	15,0	3~380	22,6	1	5
SPH-E-700×400/30	22,5	3~380	45,1	2	4
SPH-E-700×400/45	30,0	3~380	67,6	3	4
SPH-E-800×500/15	15,0	3~380	22,6	1	5
SPH-E-800×500/30	30,0	3~380	45,1	2	5
SPH-E-800×500/45	45,0	3~380	67,6	3	5
SPH-E-900×500/30	30,0	3~380	45,1	2	5
SPH-E-900×500/45	45,0	3~380	67,6	3	4
SPH-E-1000×500/45	45,0	3~380	67,6	3	4
SPH-E-1000×500/60	60,0	3~380	90,1	4	4
