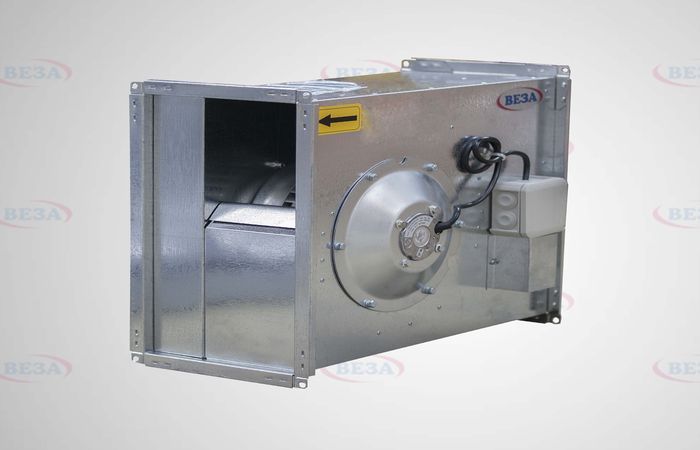

Вентилятор канальный прямоугольный с вперед загнутыми лопатками Канал-ПКВ

Вентилятор канальный прямоугольный Канал-ПКВ с вперёд загнутыми лопатками перемещает воздух в компактных системах вентиляции и кондиционирования, собранных из воздуховодов прямоугольного сечения.

Технические характеристики

Конструкция

Корпус вентилятора из оцинкованной стали обеспечивает надёжную защиту от коррозии. Для всех типоразмеров предусмотрена сервисная крышка: через неё открывается доступ к рабочему колесу и двигателю при монтаже и обслуживании. Рабочие колёса с загнутыми вперёд лопатками выполнены из оцинкованной стали и проходят балансировку.

Электродвигатели асинхронные одно- или трёхфазные с внешним ротором, с малой потребляемой мощностью и значительным ресурсом эксплуатации. Стандартная комплектация термоконтактным реле обеспечивает комплексную тепловую защиту, для однофазных двигателей предусмотрен пусковой конденсатор.

Принцип работы

Рабочее колесо расположено внутри воздушного потока, поэтому двигатель эффективно охлаждается проходящим воздухом. Снижение термической и механической нагрузки на подшипники увеличивает срок службы машины. Компактные габариты позволяют встроить вентилятор в трассу без расширения строительных проёмов.

Исполнения и обозначения

Как подобрать

• Расход воздуха и полное давление в рабочей точке
• Размеры прямоугольного присоединения
• Тип питания: однофазное или трёхфазное
• Уровень шума, допустимый для места установки
• Температура перемещаемого воздуха и наличие примесей

Монтаж и обслуживание

• Монтаж допускается в любом пространственном положении
• Обеспечьте доступ к сервисной крышке для чистки и ревизии
• Развязывайте вентилятор с воздуховодами гибкими вставками
• Проверяйте состояние пускового конденсатора в однофазных исполнениях
• Очищайте колесо от отложений, чтобы не нарушить балансировку

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
